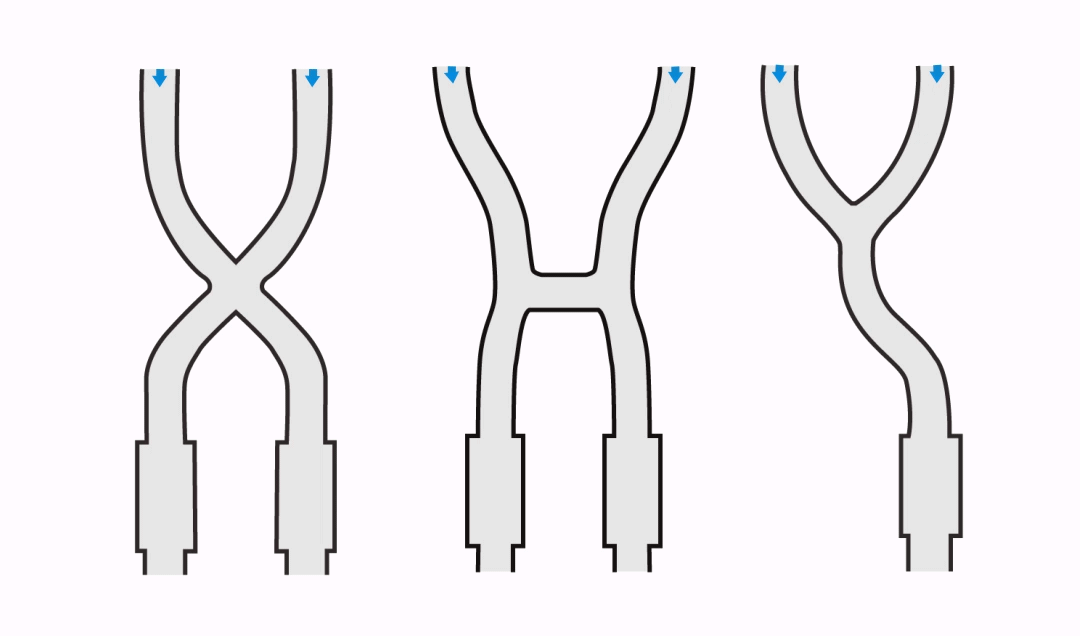

الفرق بين أنظمة الأوكزوز Y و H و X: التأثير العلمي على الأداء والصوت وتدفّق العادم

عندما نتحدث عن أشكال الأوكزوز مثل Y و H و X، فنحن لا نتحدث عن شكل جمالي فقط، بل عن هندسة مسار غازات العادم بعد خروجها من المحرك. هذه الهندسة تؤثر في سرعة تدفق الغازات، وطريقة توازن نبضات العادم بين جهتي المحرك، ومقدار الضغط العكسي، ودرجة الاستفادة من ظاهرة سحب العادم أو scavenging، وهي الظاهرة التي تساعد الأسطوانة على التخلص من الغازات المحترقة بكفاءة أفضل وتهيئة الظروف لدخول شحنة جديدة من الهواء والوقود. المصادر التقنية الخاصة بأنظمة العادم توضح أن أنظمة الربط بين الجهتين في العادم لا تصنع معجزة كبيرة بحد ذاتها، لكنها قد تعطي فرقًا ملحوظًا في استجابة المحرك، طابع الصوت، وشكل القوة عبر نطاق الـRPM عندما يكون التصميم مناسبًا لتخطيط المحرك وباقي أجزاء النظام.

لفهم الفكرة بصورة صحيحة، يجب أولًا معرفة أن غازات العادم لا تخرج من المحرك بشكل ثابت وناعم كما لو كانت تيارًا مستمرًا، بل تخرج على شكل نبضات ضغط متعاقبة ناتجة عن فتح صمامات العادم في الأسطوانات. عندما تبقى كل جهة من جهتي المحرك تعمل بمعزل كامل، تظهر تقلبات ضغط أعلى وأدنى داخل المواسير. لذلك جاءت فكرة الأنابيب الرابطة مثل H و X لكي تسمح بدرجة من معادلة الضغط ومشاركة النبضات بين الجانبين. بعض المقالات التقنية تشرح أن هذا يقلل اضطراب الضغط داخل المسار، بينما تشير دراسة أكاديمية على هندسة التقاء العادم إلى أن شكل نقطة الدمج يؤثر فعلًا في الضغط العكسي وسلوك الجريان؛ ففي ظروف الاختبار المذكورة في الدراسة كان تصميم X أقل ضغطًا من H وY في عدة نقاط قياس، ما يدعم الفكرة النظرية بأن هندسة الدمج نفسها لها أثر حقيقي على سلوك الغازات.

نظام Y-pipe

تصميم Y-pipe هو الأبسط من حيث الفكرة يوجد مساران للعادم يندمجان في ماسورة واحدة. لهذا السبب يُستخدم كثيرًا في التطبيقات التي يكون فيها مخرج العادم النهائي واحدًا، أو عندما تكون المساحة تحت السيارة محدودة، أو عندما يكون هدف الشركة المصنّعة هو العملية والبساطة وتقليل التكلفة والوزن النسبي أكثر من السعي لأقصى تدفق ممكن. المصادر الفنية تذكر بوضوح أن Y-pipe شائع في التطبيقات المصنعّية وفي السيارات التي لا تسمح مساحتها بسهولة بتركيب نظام مزدوج كامل.

من الناحية الديناميكية، يعطي Y-pipe فائدة مهمة وهي أنه يجمع العادم من الجهتين بدل أن تبقى كل جهة معزولة بالكامل، لكن هذه الفائدة تأتي مع قيد واضح المساران يصبحان مسارًا واحدًا بعد نقطة الدمج. لذلك، عند زيادة الحمل وارتفاع سرعة دوران المحرك، قد يصبح هذا المسار الواحد عنق زجاجة إذا لم يكن قطره مدروسًا جيدًا، لأن كمية الغازات القادمة من الجهتين أصبحت تمر في مقطع واحد فقط. لهذا شبّهت بعض المصادر هذا الوضع باندماج طريقين في مسرب واحد؛ الفكرة تعمل، لكن قابلية الاختناق أعلى من نظام مزدوج متوازن. ولهذا السبب تذكر المصادر المتخصصة أن Y-pipe غالبًا لا يوفّر نفس قابلية التدفق التي يوفّرها X-pipe أو حتى بعض الأنظمة المزدوجة الجيدة عندما يكون الهدف أداءً أعلى في المحركات الأقوى.

تأثير Y-pipe على المحرك يكون عادةً في صورة حل عملي أكثر من كونه حلًا هجوميًا للأداء. فهو قد يحافظ على عزم جيد في الاستخدام اليومي إذا كان التصميم متناسقًا مع سعة المحرك وقطر المواسير والمفلرات، لكنه ليس الخيار الذي يلجأ إليه عادة من يريد تحرير المحرك على نحو أفضل في الدورات العالية. كما أن دراسة MDPI الخاصة بأشكال التقاء العادم أظهرت أن Y-pipe لم يكن الأفضل من ناحية الضغط العكسي؛ ففي بعض نقاط القياس جاء أفضل من H، لكن X بقي الأقل ضغطًا، كما أن Y قد يرتفع ضغطه بسبب انخفاض مساحة الجريان الفعّالة عند نقطة الدمج. هذا لا يعني أن Y سيئ دائمًا، لكنه يعني أن فكرته بطبيعتها أكثر حساسية للاختناق إذا طُلب منه تمرير تدفق كبير.

إيجابيات Y-pipe إذن تتمثل في بساطة التصنيع والتركيب، وتكلفته الأقل عادة، وسهولة استخدامه في السيارات ذات المخرج الواحد أو المساحة المحدودة، وإمكانية تحقيق صوت هادئ نسبيًا مقارنة ببعض الحلول الرياضية. أما سلبياته فتظهر عندما يكون المحرك يحتاج إلى تنفّس أعلى، لأن دمج المسارين في ماسورة واحدة قد يقلل قابلية التدفق عند القدرة العالية، وقد يحد من المكاسب الممكنة في القوة العليا مقارنةً بتصميم X الجيد. لذلك يمكن القول إن Y-pipe يخدم المحرك جيدًا عندما يكون الهدف الاتزان العملي، لكنه أقل إقناعًا عندما يكون الهدف تعظيم الأداء عبر كامل النطاق.

نظام H-pipe

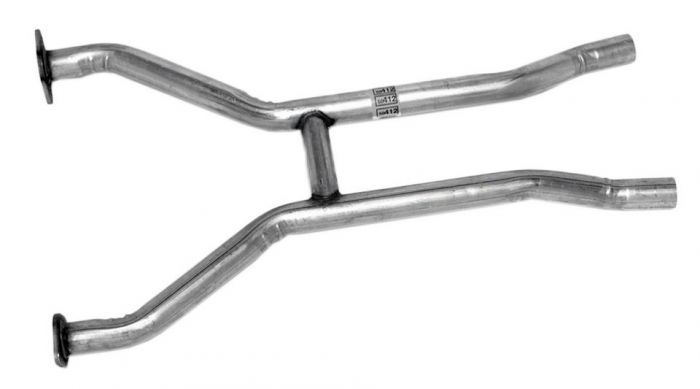

أما H-pipe فهو من أشهر الحلول في الأنظمة المزدوجة، وفكرته مختلفة عن Y؛ إذ لا يدمج الجهتين في مسار واحد، بل يُبقي لكل جهة ماسورتها الخاصة، ثم يضيف أنبوب ربط عرضي قصير بينهما على شكل حرف H. هذا الأنبوب لا يهدف إلى جعل كامل التدفق ينتقل من جهة إلى أخرى، بل إلى معادلة فروقات الضغط ونبضات العادم بين الجهتين. Holley تذكر أن النبضات نفسها لا تعبر بالكامل كما يفعل التيار الرئيس، بل إن التأثير الأكبر يكون في انتقال موجات الضغط والفروق بينها، وهذا جزء مهم جدًا لفهم سبب تغيّر صوت السيارة واستجابتها مع هذا النوع.

من ناحية تأثيره على المحرك، H-pipe يساعد على تهدئة اضطراب النبضات في كل جهة، ويحسن سلوك العادم خصوصًا في السرعات المنخفضة والمتوسطة للمحرك. عدة مصادر فنية، منها Speedway وHolley، تشير إلى أن H-pipe يعطي عادة إحساسًا أفضل في العزم المنخفض إلى المتوسط مقارنةً ببعض التصاميم الأخرى، أو على الأقل يمنح طابع قوة واستجابة مريحًا في هذا النطاق. كما أن هذا التصميم معروف بأنه يعطي صوتًا أعمق وأثخن وأقرب إلى نغمة سيارات الـmuscle التقليدية، لأن طريقة الربط فيه تميل إلى تقليل بعض الترددات الأعلى وإبقاء النبرة أكثر امتلاءً.

علميًا، H-pipe لا يخلق مسار دمج ناعمًا وسريعًا مثل X-pipe، بل يعتمد على ربط جانبي أقرب إلى موازنة الضغط منه إلى إعادة تشكيل الجريان بالكامل. لهذا تشير المصادر التقنية إلى أن قدرته على تعزيز scavenging موجودة ولكنها أقل من X عندما نتكلم عن الأداء العالي ولفات المحرك المرتفعة. All Chevy Performance توضح أن أصل الفكرة هو تقليل قمم الضغط وعدم الانتظام داخل المواسير، وأن المكاسب في التدفق موجودة لكنها طفيفة نسبيًا وليست قفزة ضخمة. هذه نقطة مهمة لأن البعض يبالغ في تأثير H-pipe وكأنه تعديل يغير شخصية المحرك بالكامل، بينما الواقع أنه تحسين هندسي مفيد لكنه ضمن حدود منطقية.

من أبرز إيجابيات H-pipe أنه سهل التغليف تحت السيارة مقارنةً بـX-pipe، لأن أنبوب الربط يمكن تشكيله بأطوال وزوايا مختلفة حسب المساحة المتاحة. لذلك هو خيار عملي في كثير من السيارات، خاصة عندما يريد المالك تحسين الصوت وتوازن النبضات من دون الدخول في تعقيد تركيب أكبر. كذلك يذكر بعض الشرح الفني أن H-pipe قد يخفف من ظاهرة الدَرون أو الرنين المزعج عند بعض سرعات الدوران في الأنظمة الكبيرة، وهذا سبب إضافي لشعبيته في سيارات الشارع.

أما سلبياته، فأهمها أنه ليس الأكثر كفاءة في دعم التدفق العالي جدًا، وأن مكاسبه في القوة العليا عادة أقل من X-pipe. كما أن دراسة MDPI أظهرت أن H-pipe سجّل أعلى ضغط عكسي في أكثر من نقطة قياس ضمن ظروف التجربة، وهو ما ينسجم مع الفكرة النظرية أن وصلة H لا تجعل الجريان يتقاطع بسلاسة كافية مثل X، بل تترك جزءًا أكبر من مقاومة الاضطراب داخل المسار. لذلك، إذا كان المحرك مبنيًا على رفع القدرة في النطاق العالي، فإن H-pipe غالبًا يكون خيارًا ممتازًا للصوت والطابع الكلاسيكي، لكنه ليس دائمًا الخيار الأفضل لاستخراج أقصى انسيابية ممكنة.

X-pipe

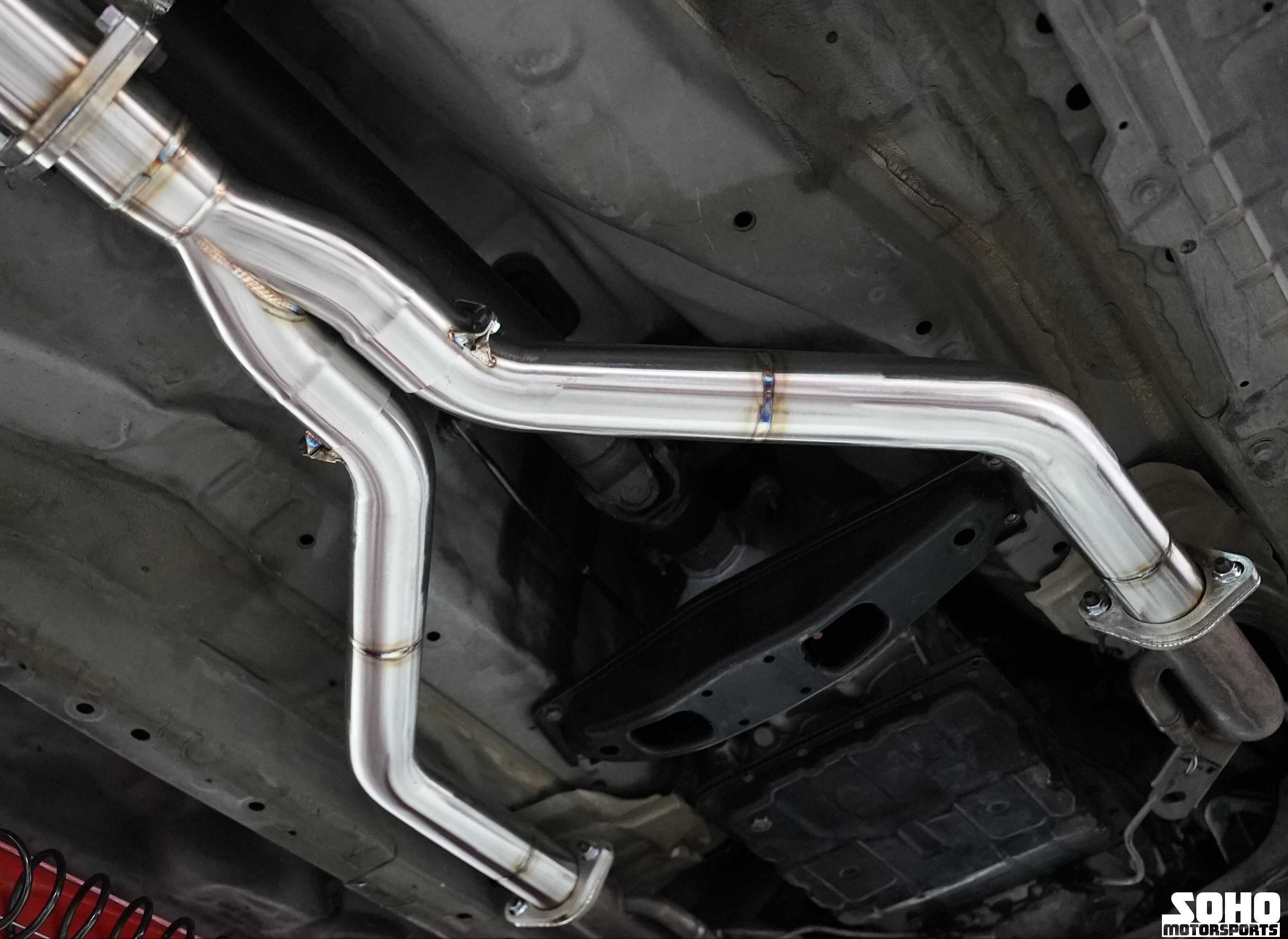

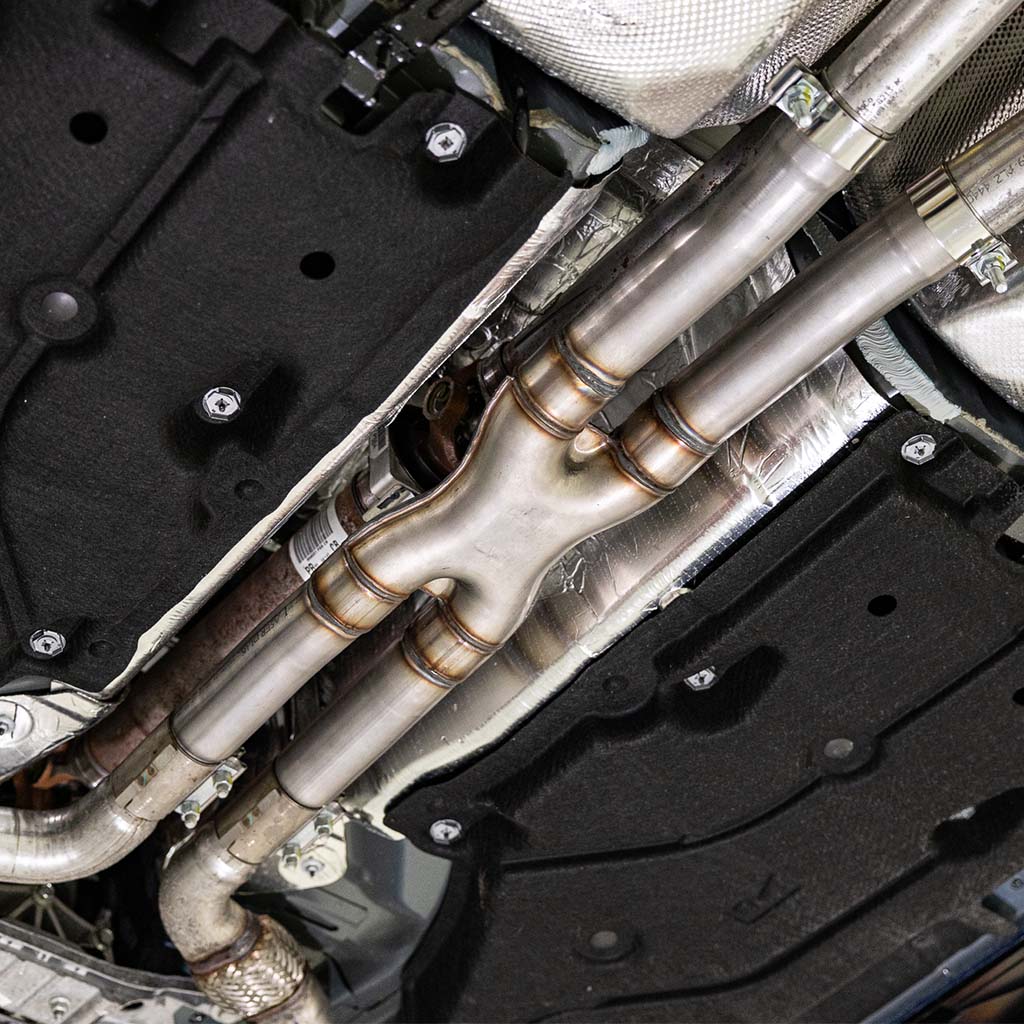

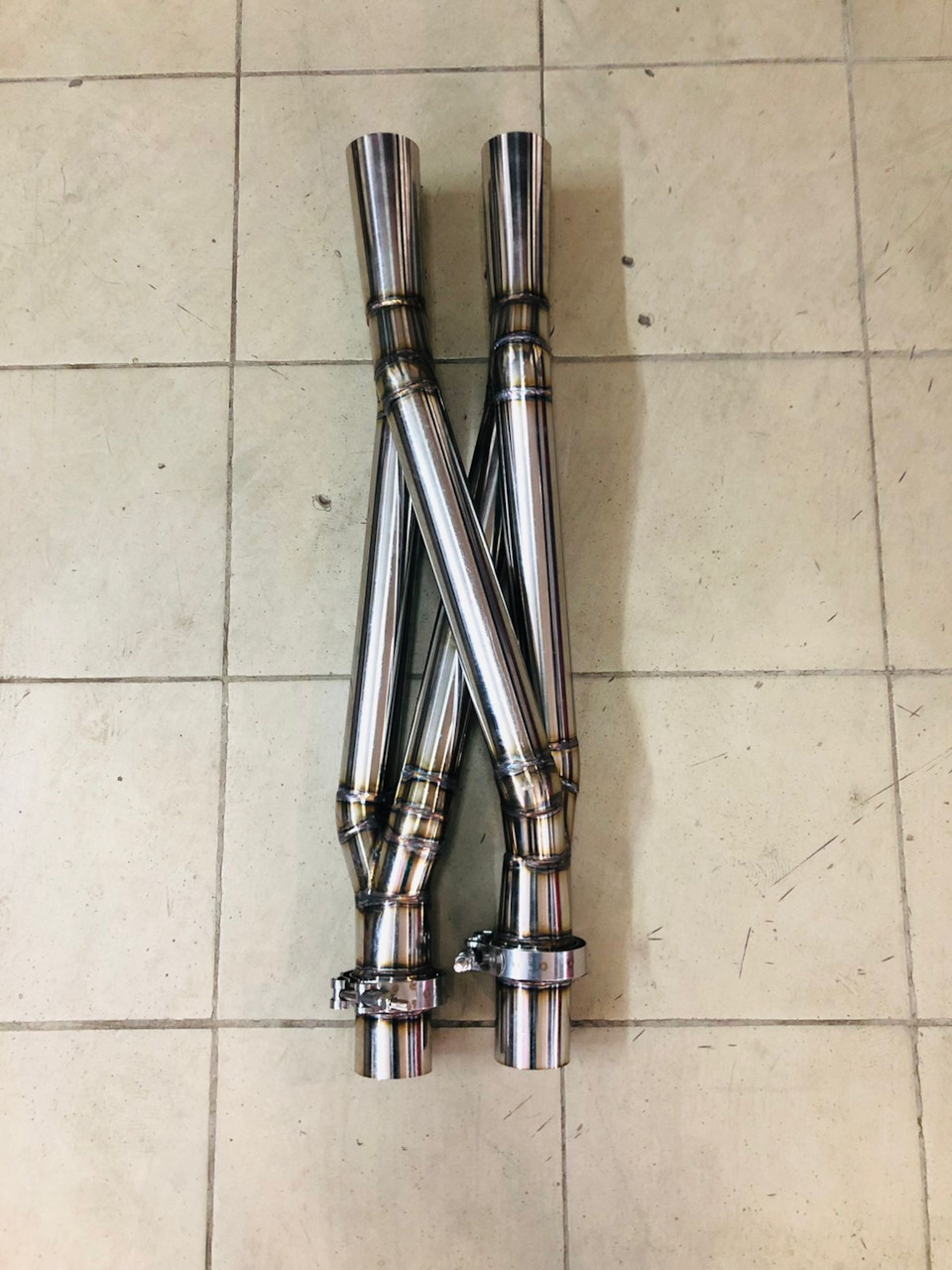

 هو التطور الأشهر لفكرة الربط بين الجهتين، وفيه يلتقي المساران في منطقة تقاطع مدمجة تسمح للغازات بالعبور والتوزع بين الجهتين بطريقة أكثر سلاسة من H-pipe. المصادر الفنية تشرح أن هذا التصميم يصنع مسارًا أقرب إلى الجريان الخطي، ويقلل الحاجة إلى تغيرات اتجاه حادة، ولهذا يكون أفضل في دعم سحب العادم ورفع سرعة الجريان. Speedway تذكر صراحة أن X-pipe يميل إلى تقديم أفضلية أداء طفيفة على H-pipe، خاصة عند الـRPM المرتفع، لأنه أكثر فعالية في تعزيز scavenging.

من منظور المحرك، X-pipe يساعد الأسطوانات على التخلص من الغازات المحترقة بكفاءة أفضل عندما تكون نبضات العادم سريعة ومكثفة، خصوصًا في المحركات التي تستفيد أصلًا من نظام عادم متدفق ورؤوس هدرز جيدة وضبط مناسب لباقي المسار. هذا لا يعني أنه يرفع القوة بشكل سحري، لكن مع النظام المناسب قد يجعل المحرك أكثر حرية في التنفس عند الدورات العالية، وقد تظهر الفائدة في سحب أنعم للمحرك قرب الجزء العلوي من نطاق القوة. Holley وSpeedway كلتاهما تذكران أن X-pipe قد يضيف قدرة أفضل في الجزء الأعلى من الـRPM مقارنةً بـH.

الدعم الأكاديمي لهذه الصورة يظهر أيضًا في دراسة MDPI؛ إذ بيّنت النتائج أن X-pipe كان الأقل ضغطًا بين الأنماط الثلاثة التي قورنت في الاختبار، ووصفت الدراسة الجريان داخله بأنه أسرع وأكثر استقرارًا، مع تقليل أكبر لانخفاض السرعة عند نقطة الالتقاء. هذه النتيجة مهمة لأنها تربط بين الكلام النظري الشائع في عالم الأداء وبين بيانات قياس فعلية، حتى لو كانت ظروف الدراسة محددة ولا يجوز تعميمها حرفيًا على كل سيارة وكل إعداد. لكن الاتجاه العام يبقى واضحًا: هندسة X تميل إلى تقليل مقاومة الجريان أكثر من H، وتتفوق غالبًا على Y في التطبيقات التي تطلب تدفقًا أعلى.

صوت X-pipe مختلف أيضًا بوضوح؛ فالمصادر المتخصصة تصفه بأنه أعلى حدّة، أنعم انسيابًا، وأقرب إلى الصوت الرياضي أو الأوروبي مقارنة بالنغمة الأعمق لـH-pipe. السبب ليس مجرد ذوق، بل لأن شكل المزج في X يغيّر كيف تتداخل موجات الضغط والترددات الصوتية الخارجة من الجهتين. لهذا يفضله كثيرون في السيارات التي يراد لها صوت رياضي نظيف بدل الصوت الخشن أو الكلاسيكي الثقيل.

لكن X-pipe ليس بلا سلبيات. أهم عيوبه أنه أصعب في التركيب والتغليف تحت بعض السيارات، لأن موضع التقاطع وشكله يحتاجان إلى مساحة وتخطيط أدق للوصول إلى أفضل نتيجة. وإذا وُضع في مكان غير مناسب أو صُمم بشكل رديء، فقد لا يعطي الفائدة المرجوة. كذلك يجب الانتباه إلى أن المكاسب الواقعية في القوة ليست عادةً ضخمة جدًا بمفردها؛ بعض المصادر التقنية تؤكد أن التحسن موجود لكنه يظل تحسنًا محدودًا نسبيًا ضمن منظومة كاملة، وليس زيادة كبيرة منفصلة عن بقية عوامل النظام. لذلك فإن X-pipe ممتاز عندما يكون المشروع مبنيًا بشكل صحيح ويراد منه أفضل تدفق وصوت رياضي وأداء أعلى نسبيًا في الـRPM المرتفع، لكنه يحتاج تنفيذًا جيدًا حتى يظهر أثره الحقيقي.

Z-pipe

فهنا يجب التوضيح بدقة هذا الاسم ليس من التصنيفات القياسية الشائعة مثل Y وH وX في صناعة العادم العامة. في المصادر التقنية المتداولة والمرجعية التجارية الأشهر عند الحديث عن أنواع الربط الأساسية يظهر التركيز على H وX وY، بينما Z لا يظهر كتصميم أساسي معتمد على نطاق واسع بالدرجة نفسها. لذلك عندما يذكر البعض Z-pipe، يكون المقصود غالبًا إما تصميمًا خاصًا من شركة معيّنة، أو وصفًا غير شائع لمسار مخصص، أو خلطًا بينه وبين أشكال أخرى معدلة. لهذا السبب، إذا كنت تكتب مقالًا علميًا واضحًا للقراء، فمن الأفضل أن تعتبر الأنواع الأساسية فعليًا هي Y وH وX، مع الإشارة إلى أن Z ليس معيارًا مشهورًا أو موحد التعريف مثلها.

كيف يؤثر كل تصميم على المحرك عمليًا؟

إذا نظرنا إلى الموضوع من زاوية المحرك نفسه، فالتأثير لا يكون في “قوة المحرك الداخلية” مباشرة، بل في البيئة التي يطرد فيها المحرك غازات الاحتراق. كلما خرج العادم بسلاسة أكبر، انخفضت مقاومة الطرد، وتحسنت ظروف تبديل الشحنة داخل الأسطوانة، خاصة في الفترات التي يحدث فيها تداخل صمامي. هنا تظهر أهمية scavenging. لذلك فـX-pipe يميل إلى خدمة المحرك أكثر في الجزء العالي من الأداء، وH-pipe يميل إلى تقديم سلوك لطيف ومتزن مع صوت أعمق واستفادة جيدة في النطاق المنخفض والمتوسط، بينما Y-pipe يخدم المحركات والتطبيقات التي تحتاج بساطة وتكاملًا مع نظام أحادي المخرج أكثر من حاجتها إلى أقصى تدفق ممكن.

لكن يجب التنبيه إلى أن تأثير أي نوع لا يُفهم بمعزل عن قطر المواسير، طولها، تصميم الهدرز، نوع المفلر، وجود المحولات الحفازة، موضع نقطة الربط، وسعة المحرك وترتيب الاشتعال. لذلك قد يركب شخص X-pipe ولا يرى فرقًا كبيرًا لأن بقية النظام ما زالت تحد التدفق، بينما قد يحقق آخر فائدة أوضح لأن النظام كاملًا متناسق. لهذا السبب تؤكد المصادر الفنية أن اختيار أفضل تصميم ليس مسألة “أفضلية مطلقة” بقدر ما هو أفضلية مرتبطة بالتطبيق.

و بالنهاية العلمية السهلة هي أن Y-pipe حل عملي بسيط يدمج جهتي العادم في مسار واحد، وهو مناسب عندما يكون الهدف توفير المساحة أو الحفاظ على مخرج واحد، لكنه أقل قابليةً للتدفق العالي إذا كان المحرك يطلب قدرة أكبر. H-pipe يحافظ على النظام المزدوج ويضيف وصلة موازنة بين الجهتين، فيعطي صوتًا أعمق وطابعًا كلاسيكيًا مع تحسن جيد في توازن النبضات والاستجابة، خاصة في النطاق المنخفض إلى المتوسط. أما X-pipe فهو الأكثر توجهًا نحو الانسيابية ورفع كفاءة سحب العادم، ولذلك يميل إلى تقديم أفضلية طفيفة في الأداء العالي وصوت أكثر رياضية وحدّة، مع تعقيد أكبر في التركيب. أما Z-pipe فليس من التصنيفات الأساسية الشائعة، ولذلك لا يُعامل عادة كخيار قياسي مستقل مثل Y وH وX.
